电路图可视化系统

项目背景

针对汽车零件电路复杂绘制困难的痛点，为某汽车电子公司开发的专业电路图可视化系统，实现电路设计的数字化和智能化。

核心挑战

• 复杂电路图的自动布局算法
• 实时电路连接关系分析
• 多层级电路结构可视化
• 电路故障快速定位

技术架构

• 前端: React + D3.js + Canvas API
• 后端: Node.js + Express + MongoDB
• 算法: 自研电路图绘制算法
• API: Flask + RESTful API

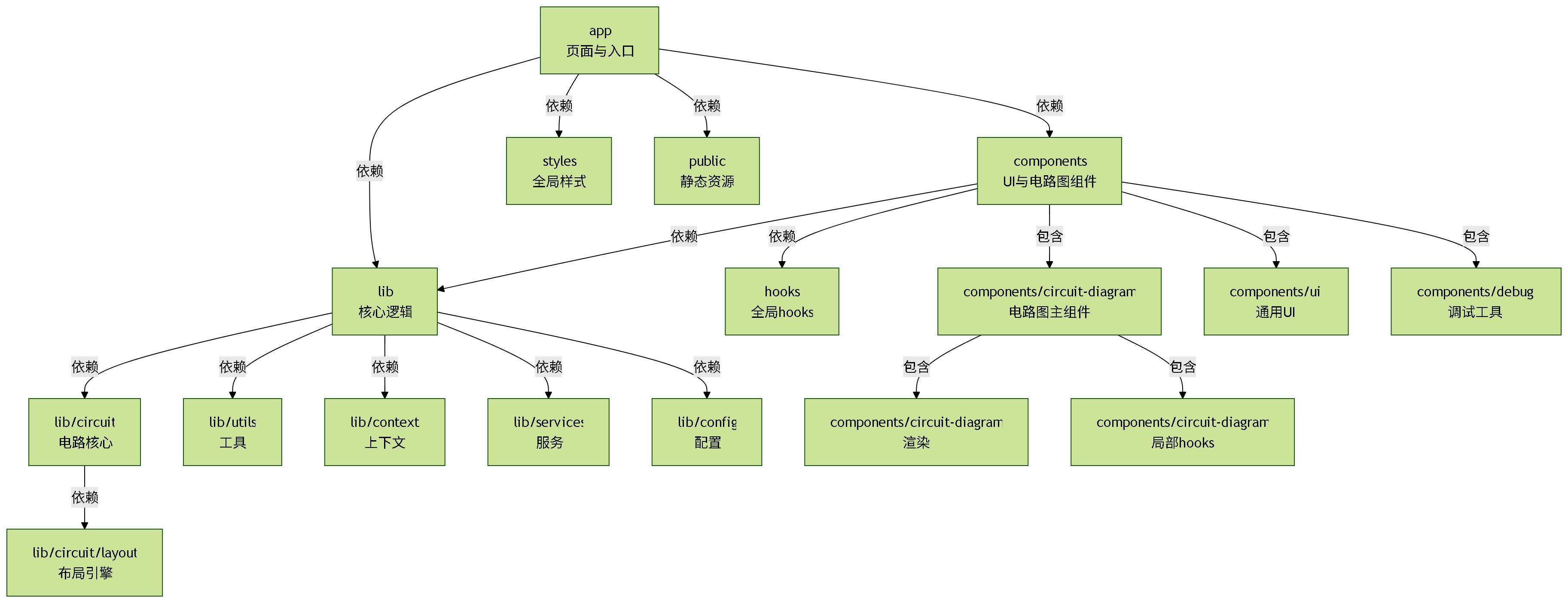

系统架构图

系统特色

• 智能布局: 自动优化电路元件排列，减少连线交叉
• 实时编辑: 支持拖拽式电路设计，实时预览效果
• 故障分析: 智能识别电路问题，提供修复建议
• 多格式导出: 支持SVG、PDF、PNG等多种格式导出

核心算法

电路图绘制算法

• 基于力导向图算法优化元件布局
• 采用A*算法实现最优连线路径
• 实现多层级电路的分层显示

项目成果

• 电路设计效率提升60%
• 故障排查时间缩短75%
• 设计错误率降低80%
• 支持1000+复杂电路节点

独立交付能力

从0到1快速响应客户需求，完成产品设计和项目实现：

• 需求分析: 深入了解汽车电路设计痛点
• 算法设计: 独立设计并验证各种电路绘制算法
• 产品开发: 主导完整产品架构和功能实现
• 项目交付: 全程跟进项目进度，确保按时交付

客户反馈

"系统极大地提升了我们的电路设计效率，复杂的汽车电路现在可以直观地进行设计和分析，故障排查速度也显著提升。"

技术创新

通过自研的电路图布局算法，解决了传统CAD软件在复杂电路可视化方面的不足，为汽车电子行业提供了专业的解决方案。
